产品简介

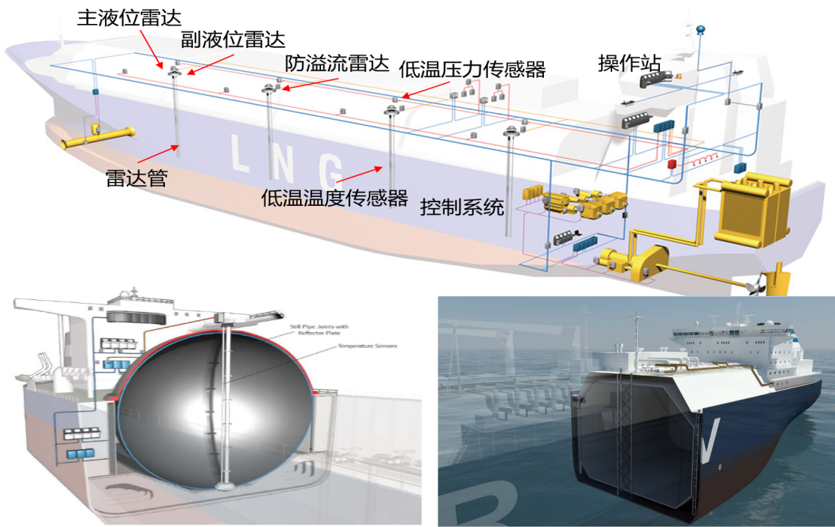

本产品适用于LNG运输船、加注船、FSRU以及其他大中型船舶的液货计量的实时监测,对标国际主流产品,实现LNG船用低温液货计量系统(CTS)国产化。通过比较发射和接收的FMCW信号因液位(物位)距离而引起的频率差进行精准的液位(物位)高度测量,以非接触的方式准确地计算液位(物位)高度信息。其测量精度优于传统测量设备。
产品特点
l 低成本、小型化特点,集成度高,便于安装;
l 精度高,低功耗,质量轻;
l 适用场景广,可以适用于河流、水利等开放式场景,也可以应用于地下管网、密闭罐体等密闭复杂场景;
l 具备蓝牙通讯,支持与中心站通信和平台集成,可以手机app进行管控(若需要),安装、使用方便;
l 运营维护成本低;
l 全自主研发,支持系统定制。
技术参数
| 本产品 | Kongsberg (康士伯) | Emerson (艾默生) | Musasino(姆山) | 对比结果 |
液位测量范围 | 0-50m | 0-45m | 0-45m | 0-45m | 优于 |
测量方式 | FMCW | FMCW | FMCW | FMCW | 相当 |
中心频率 | 10GHz | 10GHz | 10GHz | 10GHz | 相当 |
雷达测量精度 | ±2mm | ±2mm | ±2mm | ±2mm | 相当 |
液位计量精度 | ±5mm | ±5mm | ±5mm | ±5mm | 相当 |
雷达带密度检测 | 具备 | 具备 | / | / | 优于或相当 |
本质安全 | 具备 | 具备 | 具备 | 具备 | 优于或相当 |
指标名称 | 技术要求 | 指标名称 | 技术要求 |
工作频段 | 10GHz | 信号输出 | RS485 |
系统体制 | FMCW(连续波) | 回波学习功能 | 支持虚假回波学习,可分段学习 |
测量范围 | 0.1m~50m | 故障码 | 支持故障代码提示 |
测量精度 | ±2mm | 结构材料与尺寸 | 塑料壳体,尺寸与客户商定 |
工作环境温度 | -40℃~80℃ | 防护等级 | IP67 |
